溫度對熱熔壓敏膠剝離力的影響

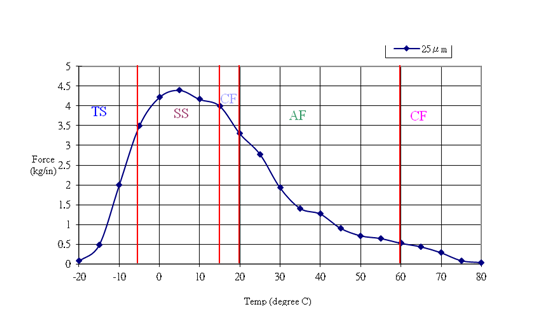

熱熔壓敏膠的Tg或Tan δ值高低是決定剝離力的關鍵因素。通用型熱熔壓敏膠的Tg通常在-10到10°C的範圍內。在這個溫度範圍內，剝離力會隨著Tg的降低而降低。這是因為，當配方的Tg降低時，室溫下的損耗角正切值(Tanδ)也會降低(整個Tanδ曲線向低溫區平移所致)。

因此，室溫下貼合過程中冷流的傾向以及膠黏劑在分離時的伸長量會變小。根據相同的原理，如果膠黏劑的Tg是固定的，當試驗溫度升高時(遠離Tanδ峰值)，在此測試溫度下的損耗角正切值(Tanδ)會降低，剝離力也因此而下降。

損耗角正切值(Tanδ)的大小是壓敏膠流動或潤濕特性很好的指標。

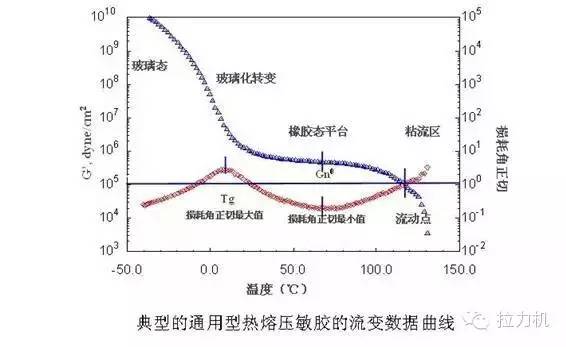

另一方麵，膠黏劑的G’則反應了膠黏劑在受輕壓下的瞬間形變能力和膠黏劑從被貼物表麵分離時的抗張強度。用流變儀進行典型熱熔壓敏膠的溫度掃描時，可以觀察到下麵四個流變區。

1. 玻璃態區

從低溫區開始，損耗角正切曲線開始時非常低，然後逐漸增加到高值，嘿嘿嘿视频黄色將這個峰值的溫度稱為Tg。 G’在這個區內基本上都較高較平，隨著溫度的升高並沒有很大的變化。膠黏劑在玻璃態區呈現比較脆的特徵。

2. 玻璃化轉變區

損耗角正切值(Tanδ)相當高，這表明膠黏劑在這個區域有較大的冷流傾向。G’在這個區域從玻璃態顯著的驟降到橡膠態。膠黏劑在玻璃化轉變區有較好的韌性。

3. 橡膠態平台區

損耗角正切值(Tanδ)隨著溫度的升高先下降到最小值。這一段稱為糾纏區。然後，損耗角正切值(Tanδ) 再從最低值回升到1.0。這一段稱為解糾纏區。在損耗角正切降低的部分，聚合物分子鏈糾纏點逐漸增加，膠黏劑的彈性或內聚強度也因此逐漸上升。當溫度達到損耗角正切最小值以上時，聚合物分子鏈則開始解糾纏，在受剪切力下作用下逐漸取向。在此平台區的G’通常保持水平，或隨溫度的升高略微降低(和組分間的相容性及分子量分布有關聯)。

4. 粘流區

溫度達到苯乙烯相疇的軟化溫度時，膠黏劑就失去了物理交聯特性而變得可以熱流動。當損耗角正切值(Tanδ)大於1時，G’隨著溫度升高而顯著的降低。
